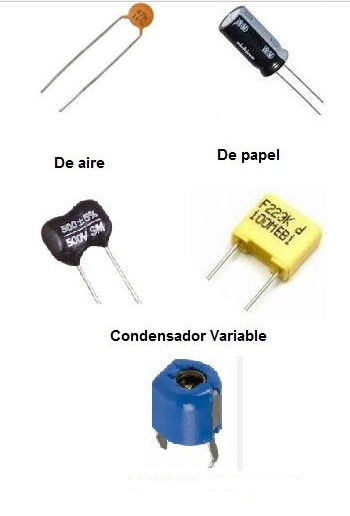

Un condensador es un componente eléctrico que almacena carga eléctrica, para liberarla posteriormente. También se suele llamar capacitor. En la siguiente imagen vemos varios tipos diferentes.
¿Cómo almacena la Carga el Condensador?
Para almacenar la carga eléctrica, utiliza dos placas o superficies conductoras en forma de láminas separadas por un material dieléctrico (aislante). Estas placas son las que se cargarán eléctricamente cuando lo conectemos a una batería o a una fuente de tensión. Las placas se cargarán con la misma cantidad de carga (q) pero con distintos signos (una + y la otra -). Una vez cargado ya tenemos entre las dos placas una d.d.p o tensión, y estará preparado para soltar esta carga cuando lo conectemos a un receptor de salida.
El material dieléctrico que separa las placas o láminas suele ser aire, tantalio, papel, aluminio, cerámica y ciertos plásticos, depende del tipo de condensador. Un material dieléctrico es usado para aislar componentes eléctricamente entre si, por eso deben de ser buenos aislantes. En el caso del condensador separa las dos láminas con carga eléctrica.
La cantidad de carga eléctrica que almacena se mide en Faradios. Esta unidad es muy grande, por eso se suele utilizar el microfaradio 10 elevado a menos 6 faradios. 1 µF = 10-6 F. También se usa una unidad menor el picofaradio, que son 10 elevado a menos 12 Faradios. 1 pF = 10-12 F.
Esta cantidad de carga que puede almacenar un condensador, se llama Capacidad del Condensador y viene expresada por la siguiente fórmula:
C = q / V
q = a la carga de una de los dos placas. Se mide en Culombios.
V = es la tensión o d.d.p entre los dos extremos o placas o lo que es lo mismo la tensión del condensador. Se mide en voltios.
Según la fórmula un condensador con una carga de 1 Culombio con una tensión de 1 Voltio, tendrá una capacidad de 1 Faradio. Como ya dijimos antes este condensador sería enorme, ya que 1 Faradio es una unidad de capacidad muy grande (ocuparía un área aproximada de 1.011m2 que en la práctica es imposible).
Ahora veamos algunos de los símbolos usados en los circuitos en función del tipo de condensador:
Código de los Condensadores
Los condensadores tienen un código de colores, similar al de las resistencias, para calcular el valor de su capacidad, pero OJO en picofaradios (10-12 Faradios).
El primer color, nos dice el valor de la primera cifra de la capacidad, el segundo el de la segunda y el tercero el del factor de multiplicación, que es 10 elevado al número del código del color.
El cuarto color nos indica la tolerancia, el porcentaje que puede variar del valor teórico (el sacado de los 3 primeros colores) de su capacidad. Por ejemplo 10%, 20%, etc.
Si un condensador tiene un valor de 1000pF y una tolerancia del 10%, quiere decir que el valor real puede oscilar entre un 10% mas o un 10% menos. Podría valer entre 900 y 1100 pF, aunque normalmente se ajustan bastante al valor teórico, en este caso 1000pF.
El quinto color nos indica la tensión de trabajo del condensador, es decir tensión a la que se carga.
